PENGERTIAN GAMBAR KERJA / BESTEK / DED

PENGERTIAN GAMBAR KERJA / BESTEK / DED

Sering kita mendengar kata bestek atou gambar bestek atou DED bahkan kita sering diperbingungkan, namug tetapi serangkaian kata tadi itu semua hampir sama karna semua itu terfokus kepada gambar kerja atou kelengkapan gambar untuk dilapangan seperti meliputi gambar arsitekture, gambar struktur, gambar elektrikal dan mekanikal ini semua di gambar dan direncanakan oleh sang arsitek.

Gambar kerja/bestek sering juga disebut DED (Detail Engineering Design) adalah gambar bangunan secara lengkap dan merupakan dokumen perencanaan yang paling utama. Kelengkapan gambar sangat berpengaruh dalam kecepatan pelaksanaan fisik. Semakin baik dan lengkap gambar akan mempermudah proses pekerjaan dan mempercepat dalam penyelesaian pekerjaan konstruksi. Untuk gambar kerja rumah tinggal yang biasanya disajikan oleh perencana / arsitek pada umunya antara lain :

Baca juga : Pengertian bestek dan gambar bestek dalam bangunan

• GAMBAR ARSITEKTUR

Gambar arsitekture adalah gambar 3d untuk presentasi sebagaimana memperlihatkan akan hasil yang akan dibangun dengan tujuan supaya ada gambaran akan jadi bangunannya seperti ini .

1. Gambar Perspektif Eksterior 3D (skala proporsional)
2. Gambar Site Plan (skala menyesuaikan)
3. Gambar Denah (skala menyesuaikan)
4. Gambar Tampak (muka, samping ,belakang)
5. Gambar Potongan (melintang & membujur)
6. Gambar Denah Pola Lantai
7. Gambar Denah Plafond
8. Gambar Denah Kusen Pintu & Jendela
9. Detail Pintu & Jendela (jumlah menyesuaikan)
10. Denah Rencana Atap
11. Gambar Detail Arsitektur (jika diperlukan)

• GAMBAR STRUKTUR

Sedangkan gambar struktur memperlihatkan gambar yang ada  di dalam bangunan untuk memperkokoh bangunan yang dibangun dengan memperlihatkan detail detailnnya dan ukuran ukuran elevasinnya.

1. Gambar Denah Pondasi (termasuk footplate untuk konstruksi 2 lantai ke atas)
2. Gambar Denah Sloof
3. Gambar Denah Kolom (tiap lantai untuk bangunan berlantai banyak)
4. Gambar Denah Balok ( jika menggunakan plat lantai)
5. Gambar Denah Plat Lantai
6. Gambar Denah Ringbalk
7. Gambar Denah Kuda-kuda
8. Gambar Detail Pembesian Struktur

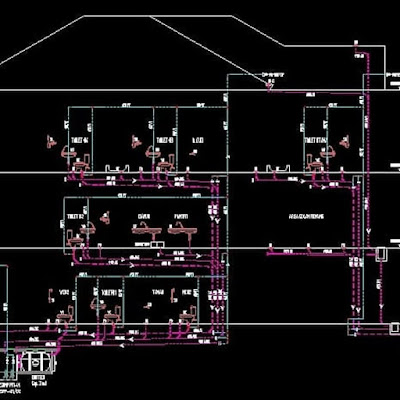

• GAMBAR MEE (Mechanical Electrical Engineering)

Mungkin yang ini itu memperlihatkan elektrikal dan mekanikal seerti saluran saluran dan penempatannya seperti memasang kabel dan fiva dan penempatannya serta elevasinnya.

1. Gambar Denah Titik lampu, saklar,stop kontak
2. Gambar Denah Instalasi Air Bersih
3. Gambar Denah Instalasi Air Kotor
4. Gambar Denah Instalasi Air Hujan
5. Gambar Detail Septik tank & Peresapan

Jadi kita harus merencanakan selengkap mungkin supaya tidak ada kesalahan dan kekeliruan dalam membangun rumah saya sarankan bila anda ingin membangun rumah konsultasikan dulu kepada sang arsitek mau arsitek terdekat atou arsitek mana aja yang penting konsultasikan supaya yang diinginkan bisa terwujud.
